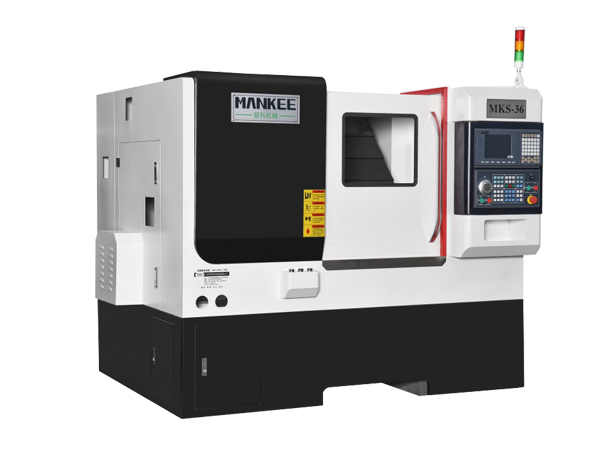

數控車床MS-36F
時間:2021-06-26 16:57:43閱讀次數:2287
- 產品介紹
功能概述：
有尾座
，尾頂進出可選用液壓或氣動方式。使用三和刀塔
，8~12工位。z軸行程大
，達480mm，可精加工長軸零件。z軸大絲桿中32mm
，力大、速度快本機大量使用洗衣機中軸，自行車軸
|
主軸通孔尺寸 |
￠56mm |
|
最大棒料直經 |
￠45mm |
|
最大加工直經 |
￠350mm |
|
最大加工長度 |
100mm |
|
X軸最大行程 |
900mm |
|
z軸最大行程 |
320mm |
|
X/Z軸快速移動速度 |
30m/min(出廠設置24m/min) |
|
重復定位精度 |
0.005mm |
|
主軸電機 |
5.5kw |
|
主軸轉速 |
5000r/min |
|
X軸伺服電機 |
1700W |
|
z軸伺服電機 |
1700W |
|
排刀具數 |
2-12 |
|
機床總功率 |
7.5kw |
|
機床尺寸 |
2130*1650*1750 |
|
機床重量 |
3000KG |
-
1 、鑄鐵經高溫回爐及六個月以上的時效處理。
- 2
、嚴謹?shù)呐溲b工藝（線軌裝配、絲杠裝配、軸承裝配等）。- 3、精湛的鏟刮工藝(馬達座鏟刮、主軸端面鏟刮、立柱安裝面鏟刮）。
- 4、科學的生產制作，全程可追溯的品質管控制度。
品質保證系統- 1、在進行螺距誤差檢測時，可同時檢驗出直線軸導軌在XX和YY兩個方向上的直線度，
- 2、保證機床各部的加工和裝配精度。實測出機床正式定位精度和重復定位精度。
- 3、整機檢測主軸垂直度與工作臺平面的精度，要求精度保證0.01mm以內。
- 4、整機檢測Z軸導軌與工作臺垂直度，要求精度保證0.01mm以內。
- 5、整機檢測XY軸導軌垂直度，要求精度保證0.005mm以內。
