高速雕銑機系列
時間:2021-06-26 16:35:37閱讀次數:2969
- 產品介紹
功能概述：

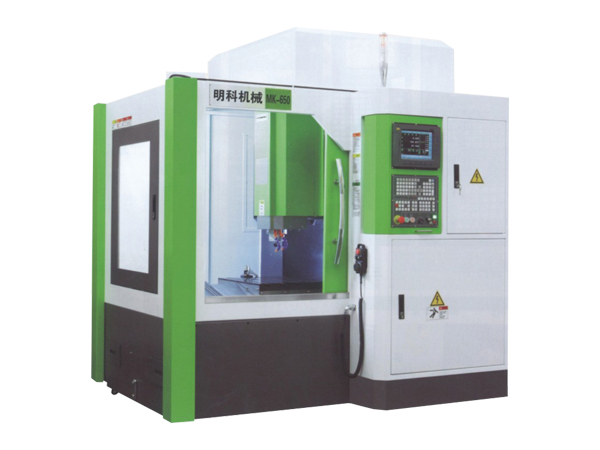

該機械是龍門式結構，由“米漢納”高級鑄鐵鑄造，內部龍骨加強，全部鑄鐵經過退火處理，穩定性高、不變形。整體比同類機型偏重。封密形外罩，雙面門開啟封對產品加工方便。利用日本、臺灣技術研發的專用高速雕銑機控制系統。主要部件均進口：日本、瑞土、德國、臺灣、如：伺服電機、線軌、聯軸器、絲桿裝配。加強高精度，高效率特性。對不同材料：鋼、銅、鋁、石墨、有機玻璃等均可精密加工主軸在高速工作中可自行冷卻，確保熱量不會損壞主軸特性。精密滾珠絲杠與線性導軌，聯軸器有緊密測量確保在加工過程中穩定，返回動作零間隙。該機型可根據客戶需要隨時根據客戶需要隨時加裝刀庫，提高生產效率。
|
機型 |
單位 |
MK-540D |
MK-650D |
MK-760D |
MK-870D |
|
左右(X) |
mm |
500 |
600 |
700 |
800 |
|
前后(Y) |
mm |
400 |
500 |
600 |
700 |
|
上下(Z) |
mm |
230 |
280 |
320 |
350 |
|
工作臺面積 |
mm |
500x450 |
500x600 |
600x800 |
900×700 |
|
工作臺最大荷重 |
kg |
300 |
500 |
500 |
500 |
|
工作臺面至主軸端面距離 |
mm |
80-290 |
80-310 |
150-470 |
140-490 |
|
主軸轉速 |
rpm |
2000-24000 |
2000-24000 |
2000-24000 |
2000-24000 |
|
主軸彈簧夾頭/主軸錐度 |
|
ER25 |
ER25 |
ER25 |
BT30 |
|
主軸冷卻 |
|
油冷 |
油冷 |
油冷 |
油冷 |
|
X/Y/Z軸伺服馬達 |
kw |
0.85-2.0 |
0.85-2.0 |
0.85-2.0 |
0.85-2.0 |
|
主軸電機 |
kw |
5.5/OPT7.5 |
4.5 |
5.5 |
5.5 |
|
15 |
快速進給 |
m/min |
15 |
15 |
15 |
|
切削進給 |
m/min |
8 |
8 |
8 |
8 |
|
數控系統分辨率 |
mm |
0.001 |
0.001 |
0.001 |
0.001 |
|
重復定位精度 |
mm |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
|
定位精度 |
mm |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
|
對刀儀 |
|
標配 |
標配 |
標配 |
標配 |
|
潤滑系統 |
|
全自動潤滑系統 |
全自動潤滑系統 |
全自動潤滑系統 |
全自動潤滑系統 |
|
機械重量（大約） |
kg |
2500 |
3500 |
3800 |
4000 |
|
外形尺寸（長x寬x高） |
mm |
2020x1900x2300 |
1860×1800x2200 |
2300x2100x2400 |
2300x2300x2400 |
|
|
|
|
|
|
|
- 1 、鑄鐵經高溫回爐及六個月以上的時效處理。
- 2、嚴謹?shù)呐溲b工藝（線軌裝配、絲杠裝配、軸承裝配等）。
- 3、精湛的鏟刮工藝(馬達座鏟刮、主軸端面鏟刮、立柱安裝面鏟刮）。
- 4、科學的生產制作，全程可追溯的品質管控制度。
- 1、在進行螺距誤差檢測時，可同時檢驗出直線軸導軌在XX和YY兩個方向上的直線度，
- 2、保證機床各部的加工和裝配精度。實測出機床正式定位精度和重復定位精度。
- 3、整機檢測主軸垂直度與工作臺平面的精度，要求精度保證0.01mm以內。
- 4、整機檢測Z軸導軌與工作臺垂直度，要求精度保證0.01mm以內。
- 5、整機檢測XY軸導軌垂直度，要求精度保證0.005mm以內。
